全自动码钉机

来源 : 组角类

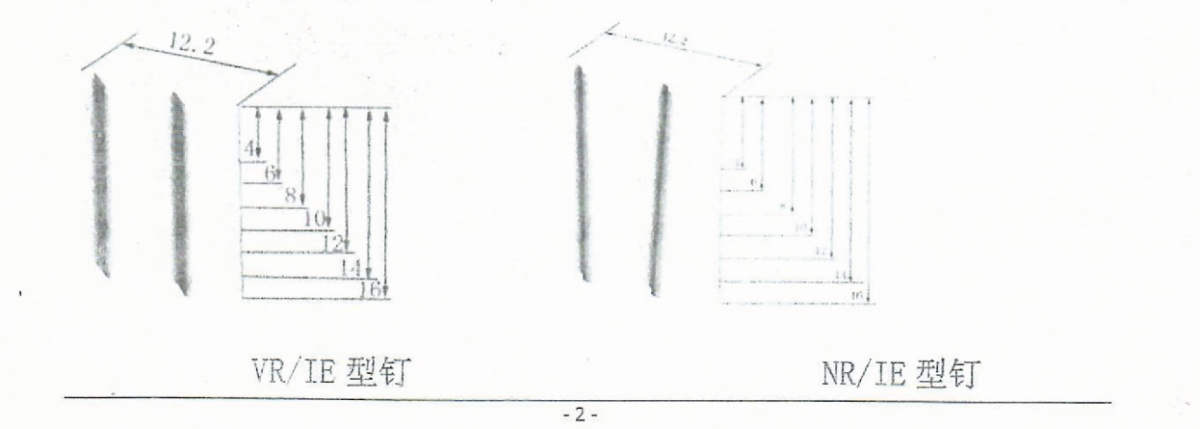

MD-W-200气动铰接设备,用于加工平底木质材料轮廓。用不锈钢锁钉连接。设备有2种型式:型式1,多种装订单元,MD-7-200 型使用很多连在一起的卷状锁钉, VR/IE 型(中等或硬度的木质),NR/IE型(用于硬和非常硬的木质和合成材料,如MDF);型式2,装订单元,NR/IE型仅用于NR/IE型锁钉。一台设备中两种型式可以互调。可在不同位置钉2个或者个多个锁钉,可一个接-一个的在模塑的底部钉 2个或者多个锁钉。
  • 一、设备简介

    MD-W-200气动铰接设备,用于加工平底木质材料轮廓。用不锈钢 锁钉连接。设备有2种型式:型式1,多种装订单元,MD-W- -200型使 用很多连在一起的卷状锁钉, VR/IE 型(中等或硬度的木质), NR/IE 型(用于硬和非常硬的木质和合成材料,如MDf); 型式2,装订单元, NR/IE型仅用于NR/IE型锁钉。一台设备中两种型式可以互调。可在不 同位置钉2个或者个多个锁钉,可一个接-一个的在模塑的底部钉2个 或者多个锁钉。

    注意: A、 波浪形锁钉用于MD-W-200上。不能在该设备.上使用其他类 似的紧固件。由于忽略此注意事项而造成的损失,我公司对此不负责 任。

    B、雇主有责任确保所有操作该设备的员工都读过该手册。保存好该手 册以便将来使用。

    C、该接合设备用于木材和塑料材质物品中打进锁环。请不要用该设备 接合其他材料。

    20200516162125398.png@!w1200


    二、基本参数

    适用型材尺寸
    宽度: 5mm的 100mm        高度: 5 m∞60mm
    空气压力:6 kg/cm2 以上 (气管直径要求大于5 10mm)
    机器净重146kg
    机器尺寸510(长)* 550(宽)*1150(高)
    标准配置90度组钉导向装置      安全防护罩        自动进钉装置      卷钉固定架



    20200516162505121.png@!w1200


  • 一、刀头更换

    当刀具发生故障时,要注意切段边缘(侧翼)的切削质量,因为这些 切段必须整齐且不能有凹形切痕。请遵循以下步骤更换刀具:

    a)斷开空气压力;       b)拆除底垫夹板;

    c)移除工作台;           d)移除刀具,并利用新刀具替换旧刀具。

    e)重新装配工作台;    f)重新装配底垫夹板。


    二、阻塞:

    如果发生阻塞,请按照如下步骤操作:

    a)断开空气压力; .         b)移除前面金属保护;

    c)降低位于设备左侧工作台底部的杠杆,移除锁钉带(移除锁钉之前 需手动向后移动进料槽)

    警告:锁钉带锋利,请戴保护手套进行操作。

    a)松开挡着反向刀具的螺丝,移除;        b)将可能的阻塞锁钉清除;

    c)重新组装反向刀具,注意刀具跟工作台的高度:         d)安装金属保护;

    e)连接MD-W-200和压缩空气线。如果压料头一直较低,手动按压位于 设备前方的紧急按键

    f)根据“装载”部分操作指导插入锁钉带。



  • 一、维护

    警告:  为了操作员的安全,在清洁、润滑和维护之前,需关闭设备气源,避 免意外启动。

    保持清洁和工作有序不但可以使设备寿命延长,还可减少操作员危险。

    因此,建议保持设备清洁无尘土,每周润滑刀具和锁钉推进器。

    每20个工作时,进行设备检查:

    a)空气压缩凝聚在玻璃器皿;

    b)气动油水平(玻璃器皿),使用如BP HLP 46 ISO超低粘度油。

    每100个工作时,进行设备检查:

    c)框栏润滑;

    检查锁钉两边切割是否光滑。如果两边有切痕,有必要更换刀具。
